Damgalama Kalıbının Hassasiyeti Endüstriyel Metal Şekillendirmenin Kalitesini Nasıl Şekillendirir?

Damgalama kalıbıotomotiv, havacılık, cihaz, elektronik, donanım ve yapısal bileşen imalatında kullanılan temel bir üretim aracıdır. Metal damgalama işlemlerinin boyutsal doğruluğunu, yüzey tanımını ve tekrarlanabilirliğini yönetir. Yüksek hacimli üretimin tutarlılığa ve süreç istikrarına bağlı olduğu modern endüstriyel ekosistemlerde damgalama kalıbı, üretim ölçeklenebilirliğinin ve kalite güvencesinin üzerine inşa edildiği temel haline gelir.

Bu makalenin amacı damgalama kalıbı hassasiyetinin şekillendirme kalitesini, üretim yaşam döngüsünü ve üretim performansını nasıl doğrudan etkilediğini incelemektir. Teknik spesifikasyon analizi, yapısal döküm ve süreç odaklı değerlendirme yoluyla bu içerik, damgalama aleti performansının ardındaki belirleyici mekanizmaları anlamak isteyen satın alma uzmanları, endüstri mühendisleri ve küresel alıcılar için kapsamlı bir referans sağlar. Tartışma, derinlik ve yapısal netlik sağlamak için malzeme seçimini, mekanik konfigürasyonu, proses doğruluğunu, günlük uygulama hususlarını ve kaynak bulma için önemli değerlendirme kontrol noktalarını kapsayacak şekilde dört ana düğüme genişletildi.

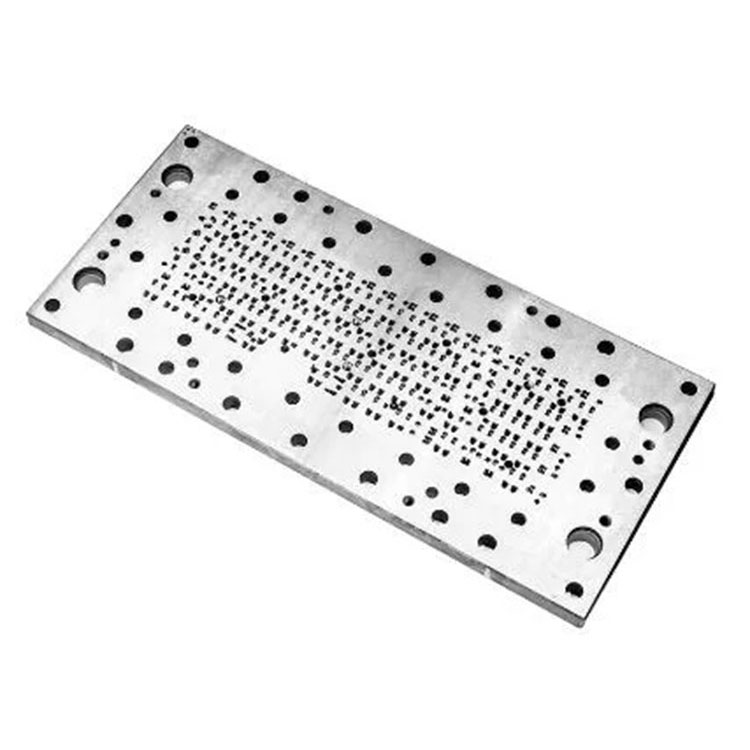

Bir damgalama kalıbı tipik olarak kalıp plakaları, zımbalar, sıyırıcı plakalar, kılavuz sütunlar, burçlar, yaylar, destek plakaları ve bağlantı elemanlarından oluşur. Montajın tamamı, pres kuvvetini metal levhaların kontrollü deformasyonuna aktarabilen koordineli bir yapı olarak işlev görür. Hassas işleme, boşluk geometrisi kontrolü, tolerans disiplini ve türe özgü konfigürasyonlar (tek işlemli, aşamalı, transfer, bileşik) her damgalama döngüsünün stabilitesini belirler.

Aşağıda, sac üretim ortamlarında yaygın olarak kullanılan standart endüstriyel sınıf damgalama kalıp konfigürasyonlarını temsil eden birleştirilmiş bir parametre referans tablosu bulunmaktadır:

Tanımlanan bu parametrelerle sonraki her bölüm, damgalama kalıbı içindeki hassas mühendisliğin nasıl güvenilir endüstriyel çıktıya dönüştüğünü araştırıyor.

Malzeme Yapısı ve Yapısal Bütünlük Damgalama Kalıbı Performansını Nasıl Etkiler?

Damgalama kalıbı performansı mühendislik temeli ile başlar: malzemeler, termal süreçler ve aletin iç mimarisi. Üst düzey endüstriyel kalıplar, aşınma direnci, basınç dayanımı ve boyutsal stabilite özelliklerine sahip alaşımlı çelikleri seçer. Isıl işlem, deformasyon olmadan milyonlarca tekrarlanan damgalama darbesine dayanacak şekilde malzeme sertliğini kalibre eder. Düzgün şekilde temperlenmiş delme bileşenleri kenar keskinliğini daha uzun süre korur, metal akış davranışını iyileştirir ve mikro talaşlanmaya karşı direnç gösterir.

Isıl işlem kalitesi uzun süreli kalıp ömrünü doğrudan etkiler. Boşluk, zımba ve çalışma yüzeyleri boyunca düzgün sertlik dağılımı, aksi takdirde erken yorgunluğa neden olabilecek gerilim konsantrasyonlarını önler. Taşlama, tel kesme ve yüksek hassasiyetli CNC frezeleme, kararlı sürtünme davranışını desteklemek için yüzey geometrisini iyileştirir. Ek parçaların, plakaların ve destek yapılarının doğru oturması, pres şahmerdanı aşağı doğru kuvvet uyguladığında yük eşitliği sağlar.

Kılavuz sütun sistemleri kalıp kapatmada yön doğruluğunu belirler. Yüksek hassasiyetli burçlar kontrollü dikey harekete izin vererek çapaklara, hızlı takım aşınmasına veya hurdaya neden olabilecek kalıbın yanlış hizalanmasını önler. Yaylar ve nitrojen silindirleri sıyırma kuvvetini düzenleyerek çıkarılan parçaların geometri tutarlılığını korumasına yardımcı olur. Takviye plakaları, darbe enerjisini kalıp tabanı boyunca dağıtarak sürekli yüksek hızlı üretim sırasında yapısal ömrü destekler.

Toleransların sıkı kaldığı endüstriler için, kalıp açıklığı veya zımba hizalamasındaki küçük sapmalar binlerce döngü boyunca istikrarsızlığa neden olabilir. Sonuç olarak, uygun yapı tasarımı, kararlı boyutsal çıktı, daha az bakım ve tutarlı damgalama performansı sağlar.

Damgalama Doğruluğu Bileşen Geometrisini, Tekrarlanabilirliğini ve Proses Kararlılığını Nasıl Etkiler?

Boyutsal doğruluk, kalıplama kapasitesinin belirleyici bir faktörüdür. Performans, sürekli üretim döngüleri sırasında kalıbın boşluk geometrisini, zımba hizalamasını ve kalıp açıklığını ne kadar tutarlı koruduğuna göre belirlenir. Her damgalama işlemi, birikmiş aşınma desenleri üretir; bu nedenle kalıp tasarımının uzun vadeli operasyonel stresleri öngörmesi gerekir.

Tolerans disiplini ürün uygunluğunun merkezinde yer alır. Kritik bölümlerdeki yalnızca birkaç mikronluk değişiklikler, bükme açılarını, delik konumlarını, flanş profillerini ve düzlüğü etkileyerek şekillendirme davranışını değiştirebilir. Yüksek hızlı operasyonlar sırasında takım çeliği yüzeyleri sac metalle sürtünmeli temasla karşılaşır, bu da yüzey pürüzlülüğünü ve yağlama yollarını stabilitenin temel belirleyicileri haline getirir.

Aşamalı damgalama kalıpları bu gereksinimi güçlendirir. Sırayla düzenlenen birden fazla istasyonla her şekillendirme aşaması, doğru şerit beslemeye ve hassas adım ilerlemesine bağlıdır. Bir istasyonun amaçlanan geometrisinden sapması durumunda nihai üründe kümülatif hatalar ortaya çıkabilir. Transfer kalıpları senkronize parça hareketi gerektirir, bu da zımba konumu ve kaldırma mekanizmalarının düzgün hareket yollarını sürdürmesi gerektiği anlamına gelir.

Kalıp açıklığı, kesme sırasında metal levhaların kırılma davranışını etkiler. Aşırı boşluk çapaklara ve zayıf kenar kalitesine neden olurken, yetersiz boşluk zımba aşınmasını hızlandırır. Doğru şekilde kalibre edildiğinde boşluk, minimum alet yüküyle temiz kesme sağlar. Delme köşesi yarıçapı tasarımı aynı zamanda kalıp ve parça içindeki gerilim konsantrasyon düzeylerini de etkiler.

Doğruluk ayrıca derin çekme işlemleri sırasında kalınlık dağılımını da yönetir. Zımba ve kalıp arasındaki dengeli basınç, kırışmayı, yırtılmayı veya incelmeyi önler. Pürüzsüz kavis gerektiren şekillendirme operasyonları için kalıbın yüzey kalitesi ve temas tutarlılığı, her bir çıktı bileşeninin görsel kalitesini belirler.

Küresel üretim tedarik zincirlerinde tekrarlanabilirlik, bir damgalama kalıbının yüksek hacimli siparişleri herhangi bir değişiklik olmadan sürdürebileceğini tanımlar. Bu nedenle yüksek hassasiyetli kalıp mühendisliği, partiler, üretim hatları ve fabrika konumları arasında tutarlılık talep eden endüstriler için vazgeçilmez hale geliyor.

Mühendislik Değerlendirmesi, Bakım Uygulamaları ve Üretim Planlama Kalıp Yaşam Döngüsünü Nasıl Etkiler?

Bir damgalama kalıbının yaşam döngüsü yalnızca tasarımından değil aynı zamanda yönetim uygulamalarından da etkilenir. Devreye almadan önce doğru değerlendirme, çalışma sırasında rutin bakım ve aşınma bileşenlerinin yapısal olarak değiştirilmesi uzun vadeli stabiliteye katkıda bulunur.

Üretim öncesi doğrulama sırasında boyut kontrolleri boşluk doğruluğunu, zımbanın dikeyliğini, kalıp boşluğu dağılımını ve kılavuz sisteminin düzgünlüğünü doğrular. Plakalar arasındaki uyum doğruluğu, yük altında eşit basınç dağılımı sağlar. Mühendisler çapak koşullarını, şekillendirme geçişlerini, parça bırakma davranışını ve şerit besleme güvenilirliğini değerlendirmek için deneme damgalama gerçekleştirir. Anormallikler ortaya çıkarsa çalışma yüzeylerinde, açı kabartmalarında, zımba kenarlarında veya pilot konumlarında ince ayarlar yapılır.

Operasyonel döngüler sırasındaki bakım, yağlamayı, zımba kenarı muayenesini, yay değiştirme aralıklarını ve sabitleme bileşenlerinin sıkılmasını içerir. Aşınma belirtilerinin erken belirlenmesi beklenmeyen arızaları azaltır. Kılavuz sütunların hizalanmasının ve düzgünlüğünün izlenmesi, hassasiyeti tehlikeye atabilecek açısal kaymayı önler. Günümüzün fabrikaları strok sayısını, değiştirme döngülerini ve kusur eğilimlerini takip etmek için sıklıkla üretim günlüklerini kullanıyor.

Zımbalar, kesici uçlar ve sıyırıcılar gibi aşınma bileşenleri hesaplanan değiştirme programlarını takip eder. Yeniden taşlama geometriyi korurken servis ömrünü uzatır. Yeniden taşlama yetersiz hale geldiğinde, yeni kesici uçlar doğruluğu geri kazandırır. Nitrasyon veya PVD kaplamalar gibi yüzey işlemleri sürtünmeyi azaltır ve aşınma direncini güçlendirir, yüksek hız veya yüksek yük koşullarında damgalama stabilitesini artırır.

Üretim planlaması aynı zamanda kalıp verimliliğini de şekillendirir. Uygun yapının (tek işlemli, aşamalı, aktarım veya bileşik) seçilmesi, çıktı hızının sipariş hacmi ve parça karmaşıklığıyla uyumlu olup olmadığını belirler. Kalıp kapasitesinin pres makinesiyle eşleştirilmesi, dengeli kuvvet dağılımı sağlar ve aşırı yüklemeyi önler.

İyi yönetilen kalıplar uzun çalışma ömrü, daha düşük hurda oranları ve binlerce veya milyonlarca vuruşta istikrarlı uyumluluk sağlar. Satın alma departmanları için yaşam döngüsü yönetimini anlamak, tedarikçi yeteneklerini değerlendirmek ve uzun vadeli operasyonel maliyet verimliliğini öngörmek için bir temel sağlar.

Üretim Ekipleri Endüstriyel Kullanıma Yönelik Damgalama Kalıplarını Nasıl Seçiyor, Değerlendiriyor ve Sorunlarını Gideriyor

Üretim ekipleri, kalıp spesifikasyonlarını üretim hedefleriyle uyumlu hale getiren seçim kriterlerine bağlıdır. Damgalama kalıplarını değerlendirmek, sac metal özelliklerinin, bileşen geometrisinin, toleransların ve pres makinesi uyumluluğunun analizini gerektirir. Her parçanın şekillendirme gereksinimleri, aşamalı, transfer veya tek işlemli kalıbın uygun olup olmadığını belirler.

Kötü eşleşen kalıp türleri üretkenliği engeller. Örneğin, birden fazla aşama gerektiren yüksek karmaşıklıktaki bileşenler aşamalı yapılardan yararlanırken, büyük yapısal parçalar transfer konfigürasyonları gerektirebilir. Basit delikler veya kesimler, maliyet verimliliği açısından tek işlemli istasyonlar kullanabilir. Mühendisler, uygun açıklıkları ve zımba mukavemetini belirlemek için metalin kalınlığını, çekme mukavemetini ve bükülme özelliklerini değerlendirmelidir.

Üretim sırasındaki sorun giderme; çapak sorunlarının, parça deformasyonunun, malzemenin geri esneme sapmalarının veya besleme yanlış hizalamasının teşhis edilmesini içerir. Çapaklar genellikle yanlış açıklığa veya zımba aşınmasına işaret eder. Deformasyon genellikle dengesiz basınç dağılımından veya hatalı kalıp yüzeylerinden kaynaklanır. Geri yaylanma, şekillendirme geometrisi, geçişler veya bükme açılarında ayarlamalar gerektirir. Besleme sorunları, şerit kılavuzunun yanlış hizalanmasından, pilot yanlışlığından veya tutarsız malzeme bobini özelliklerinden kaynaklanır.

Mühendisler her kalıp için belgeleri tutar, değişiklikleri kaydeder, yenileme aralıklarını ve operasyonel istatistikleri tutar. Ayrıntılı günlükler izlenebilirliği destekler ve uzun vadeli optimizasyona olanak tanır. Üretimi ölçeklendirirken ekipler, çıktının farklı tesislerde kopyalanmasını sağlamak için kalıpların değiştirilebilirliğini değerlendirir. Kılavuz sütunlar, yaylar ve cıvatalar gibi bileşenlerin standartlaştırılması, parça değişimi sırasında öngörülebilirliği artırır.

İç denetimler sertlik tekdüzeliğini, yapısal sabitleme stabilitesini, boşluk geometrisi tutarlılığını ve şerit hareket yollarını inceler. Bu uygulamalar, sürekli yüksek hızlı işlemlerde bile damgalama kalıplarının sabit kalmasını sağlar.

Aşağıda damgalama kalıbı seçimi ve uygulamasında yaygın olarak sorulan iki soru bulunmaktadır:

S1: Farklı metal levhalar için kalıp boşluğu nasıl seçilir?
Cevap 1: Kalıp boşluğu sac kalınlığına, çekme mukavemetine ve şekillendirme özelliklerine bağlıdır. Daha sert malzemeler, zımba yorulmasını önlemek için biraz daha büyük boşluklara ihtiyaç duyarken, daha yumuşak metaller daha temiz kesme için daha dar boşluklar kullanabilir. Mühendisler genellikle sac kalınlığının %3 ila 12'si arasında değişen boşluk yüzdelerini referans alır ve gözlemlenen çapak seviyelerine, zımba aşınma ilerlemesine ve kenar deformasyon eğilimlerine göre ayarlama yapar.

S2: Aşamalı kalıp doğruluğu neden son parça kontrollerini etkiler?
Cevap 2: Progresif kalıplar, her istasyonun sonraki şekillendirme aşamalarını etkilediği hassas adımlı beslemeye dayanır. Bir istasyonun profilinde sapma olursa, besleme yanlış hizalaması veya geometri hataları şerit boyunca birikir. Bu, konumsal yanlışlıklara, boyutsal kaymaya veya eksik şekillendirmeye yol açar. Tüm istasyonlarda sürekli doğruluk, her aşamanın bir sonrakini tamamlamasını sağlayarak yüksek hacimlerde tutarlı parçalar üretilmesini sağlar.

Bu nedenle damgalama kalıbı seçimi ve sorun giderme, ayrıntılı teknik anlayış, yapısal farkındalık ve özenli süreç gözlemi gerektirir.

Sonuç ve İletişim Bölümü

Endüstriyel damgalama, hassas, dayanıklı ve operasyonel kararlılıkla tasarlanmış kalıplara dayanır. Malzeme seçimi ve yapısal bütünlükten boyutsal doğruluk, yaşam döngüsü yönetimi ve süreç sorun gidermeye kadar kalıp mühendisliğinin her unsuru tutarlı şekillendirme sonuçlarına katkıda bulunur. Uzun üretim süreçlerinde güvenilirlik arayan üreticiler, sürekli basınç altında geometriyi koruyan kalıplara bağımlıdır. Tedarik ekipleri, iyi tasarlanmış kalıpları dengesiz kalıplardan ayıran değerlendirme kriterlerini anlamaktan yararlanır.

Sağlam kalıp çözümlerine ihtiyaç duyan kuruluşlar için,LEO Industrial Co., Ltd.ileri mühendislik yetenekleri ve sıkı süreç kontrolü ile desteklenen üretim uzmanlığı sunar. Teknik spesifikasyonları almak, fiyat teklifi istemek veya özel kalıp geliştirmeyi görüşmek için,bize Ulaşındaha fazla danışma için.
